COMO SE CONECTA LA TARJETA MADRE AL PANEL FRONTAL

| |





El panel frontal de la placa base o el front panel es un conjunto de pines que tienen como finalidad encender el ordenador, encender las luces frontales del case,hacer funcionar el botón de reset y en algunas placas hacer funcionar el parlante interno del computador.
Para poder hacer funcionar todo esto el case / carcasa dispone de una serie de cables que van conectados de una forma específica en la placa base, dichos cables son como los siguientes
:

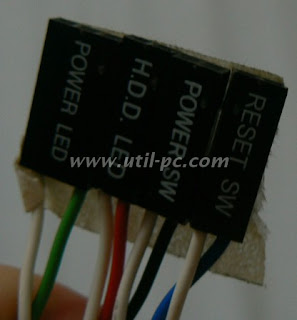

HDD Led (indicador de luz del disco duro): Blanco - Rojo- Power Led (indicador de luz del computador): Blanco - Verde- Power Switch (switch para encender / apagar el computador): Blanco - Negro- Reset (switch para el botón de reset): Blanco - azul.- Speaker (Bocina interna): Negro - rojo normalmente (en la imagen no se muestra el speaker)
